La fabrication de tôles fait référence au processus de transformation de feuilles de métal plates en diverses formes et tailles grâce à des techniques telles que la découpe, le pliage, le poinçonnage, le soudage et l'assemblage.
Il est utilisé dans un large éventail d’industries, notamment la construction, l’automobile, l’aérospatiale et l’électronique.
Les étapes clés de la fabrication de tôles comprennent généralement :
1. Découpe : La tôle est découpée à la taille requise à l'aide d'outils tels que des lasers, des jets d'eau ou des cisailles mécaniques.
Découpe manuelle
Tonte
Découpe laser (2D/3D)
Découpe plasma
Découpe au jet d'eau
Oxycoupage (oxycoupage)
Perforation
Découpe CNC (Contrôle numérique par ordinateur)
2. Pliage : la tôle est pliée selon des angles ou des formes spécifiques, souvent à l'aide de presses plieuses ou de rouleaux.
Pliage par presse plieuse (pliage en V)
Pliage par roulage
Pliage rotatif
Essuyer le pliage
Courbure en U
Pliage des bords (pliage)
Pliage à chaud
3. Poinçonnage/estampage : des trous et d'autres formes sont perforés dans le métal à l'aide d'une poinçonneuse ou d'un laser.
Comparaison avec d'autres méthodes de coupe
| Méthode | Vitesse | Précision | Épaisseur du matériau |
|---|---|---|---|
| Perforation | Très rapide | Modéré à élevé | Mince à moyen |
| Découpe laser | Rapide | Très élevé | Mince à moyen |
| Découpe plasma | Modéré | Modéré | Moyen à épais |
| Découpe au jet d'eau | Lent | Haut | Toutes épaisseurs |
4. Soudage : c'est un processus fondamental dans la fabrication des métaux utilisé pour joindre deux ou plusieurs pièces métalliques de manière permanente.
Soudage à l'arc
Soudage par résistance
Soudage au gaz
Soudage à l'état solide
5. Assemblage : Différentes pièces fabriquées sont assemblées pour former des produits ou des structures finis.
Principales méthodes d'assemblage dans la fabrication de tôles
Fixation mécanique
Soudage
Collage par collage
Assemblage par pression
Assemblage par encliquetage
Pliage et emboîtement

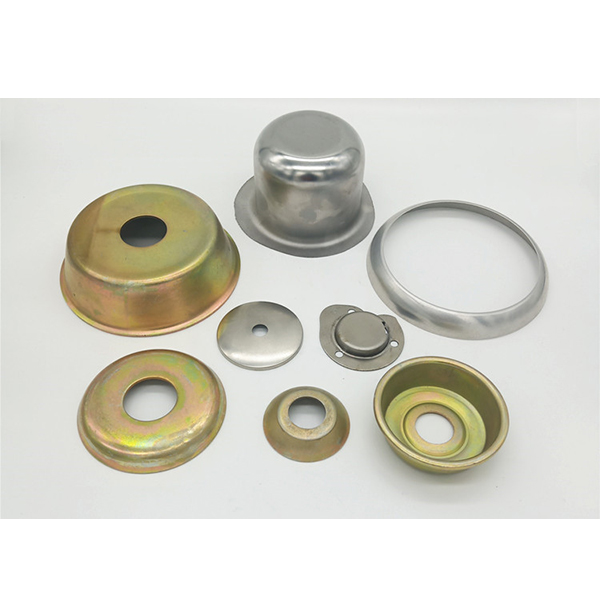

Les produits en tôle fabriqués peuvent être de petits composants tels que des boîtiers et des supports, jusqu'à de grandes structures telles que des panneaux ou même des pièces complexes dans des machines et des véhicules.
